　　11.在固定的圆环上作用着共面的三个力，如图所示，已知：F1= 6kN，F2=8kN，F3=15kN。此力系合力的大小R和与铅垂线的夹角α为( )。

　　A.R=29kN，α=15° B.R=15kN，α=15°

　　C.R=29kN，α=75° D.R=15kN，α=75°

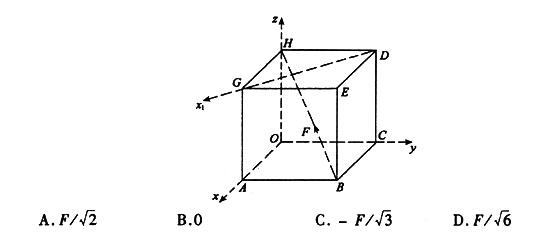

　　12.已知一正方体，各边长为α，沿对角线BH作用一个力F，则该力在x1轴上投影的大小是( )。

　　13.已知某瞬时平面图形上O点的加速度为a0。图形的角速度ω=0，角加速度为a0。则图形上过O点并垂直于a0的直线mn上各点加速度的方向应是( )。

　　A.指向O点

　　B.垂直mn直线

　　C.与mn直线成θ角

　　D.沿mn直线背离O点

　　14.匀质细直杆AB长为l，B端与光滑水平面接触如图示，当AB杆与水平面成θ角时无初速下落，到全部着地时，则B点向左移动的距离为( )。

　　15.物体重力的大小为Q，用细绳BA、CA悬挂(如图示)，α=60°，若将BA绳剪断，则该瞬时CA绳的张力为( )。

　　A.0 B.Q C.0.5Q D.2Q

　　16.直角刚杆OAB在图示瞬时有ω=2rad/s，α=5rad/s2，若OA=40cm，AB=30cm，则B点的速度大小为( )cm/s。

　　A.100 B.160

　　C.200 D.250

　　17.图示结构，已知：q=10kN/m，P=20kN，Q=30kN。试求固定端A的约束反力为( )。

　　A.XA=40kN，YA=40kN，MA=0kN·m

　　B.XA=0kN，YA=60kN，MA=40kN·m

　　C.XA=40kN，YA=0kN，MA=60kN·m

　　D.XA=0kN，YA=40kN，MA=60kN·m
