　　1.电路如图18-5-27所示，A、B端输入信号均为方波，DA、DB是理想二极管，当 K点电位等于3V时，三极管饱和导通，这电路是一个( )。

　　(A) 与门 (B) 非门 (C) 与非门 (D) 或非门

　　2.两平行长直导线相距d=40cm，每根导线载有电流I1=I2=20A，方向如图 18-5-28所示。在两导线所在平面内，且与该两导线等距的一点A处的磁感应强度最接近于( )。

　　(A) 0 (B) 2×10-5T (C) 8×10-5T (D) 4×10-5T

　　3.在图18-5-29所示电路中，若15Ω电阻上的压降为30V，极性如图所示，电阻风的值应为( )。

　　(A) 10Ω (B) 7Ω (C) 5Ω (D) 19Ω

　　4.电路如图18-5-30所示，已知U=10V，I=2A，Uc=( )。

　　(A) 4V (B) 8V (C) 6V (D) 10V

　　5.三相正弦交流电路中，三盏相同的白炽灯接成星形，另在C相接有一盏40W、功率因数为0.5的日光灯，已知IA=IB=0.27A，日光灯支路电流为0.36A，中线电流最接近于( )。

　　(A) 0.36A (B) 0.27A (C) 0.54A (D) 0.63A

　　6.电路如图18-5-31所示，开关S合在位置1已久，t=0时合向位置2，换路后，电流I随时间的变化规律是( )。

　　7.电路如图18-5-32所示，其中b点对地的电压Ub应为( )。

　　(A) 20V (B) 10V

　　(C) -25V (D) -30V

　　8.电路如图18-5-33所示，其中I1=( )。

　　(A) -6A (B) 6A (C) 11A (D) -11A

　　9.如图18-5-34电路中，设二极管为硅管，正向压降为0.7V，则y=( )。

　　(A) 0.7V (B) 3.7V (C) 10V (D) 1.5V

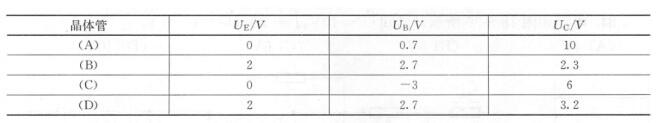

　　10.今测得某电路中NPN型硅晶体管A-D各个电极和电路公共端之间的电压UE， UB，Uc如下表所示，请问( )管子处于饱和状态。
