　　1.Y/Y0连接的三相变压器，原副边额定电压为U1N/U2N=10/0.4kV，副边接有功率 300kW，功率因数0.8的三相对称负载，设变压器在额定状态下运行，其容量是( )。

　　(A) 375kVA (B) 300kVA (C) 216kVA (D) 420kVA

　　2.如图18-3-25所示为三相异步电动机正反转电路中的控制电路。控制正转和控制反转的支路中分别串接了KWR、KMF两个常闭触头，它们所起的作用是( )。

　　(A) 保证两个吸引线圈同时得电 (B) 保证主电路交换两相电源线

　　(C) 保证两个吸引线圈不发生短路 (D) 保证两个接触器不同时动作

　　3.单相桥式整流滤波电路如图18-3-26所示，已知RL=120Ω，C=250μF，电流表读数为0.25A，电压表的读数是( )。

　　(A) 30V (B) 27V

　　(C) 25V (D) 33V

　　4.分压式偏置放大电路如图18- 3-27所示，已知三极管电流放大系数β=37.5，其输入电阻为0.95kΩ，电路的输入电阻0.83kΩ，电路的电压放大倍数是( )。

　　(A) -67.7 (B) -59.2

　　(C) -78.9 (D) -90.3

　　5.电路如图18-3-28所示，已知输入信号电压ui=-5V，输出电压u0等于( )。

　　(A) 15V (B) -11.25V (C) 7.5V (D) -20V

　　6.图18-3-29(A) 所示的逻辑电路中，触发器初态为“0”态，已知输入信号F和脉冲信号CP的波形，输出端Q的波形为( )。

　　7.在图18-3-30所示电路中，测得有源二端网络N的开路电压为18V，当ab端接上一个9电阻时，通过它的电流为1.8A，当接成现电路形式时，输出电流I为( )。

　　(A) 2.6A (B) 1A (C) 1.5A (D) 3.2A

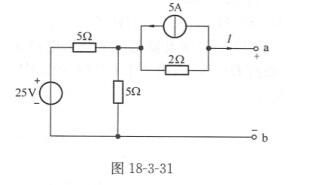

　　8.图18-3-31所示电路ab端口电压电流关系式是( )。

　　(A) U=2.5-4.5I (B) U=22.5-4.5I (C) U=2.5-7I (D) U=2.5+4.5I

　　9.在RLC串联电路中，保持电源电压U=10V，当调节电源频率为1000Hz，电路电流达到最大值Imax=60mA，已知电路的品质因数为4，电路的电感L最接近( )。

　　(A) 0.24H (B) 0.11H (C) 6.28H (D) 9.74H

　　10.图18-3-32所示电路中电容电压uc(t)=(e-t-e-3t)V，则电感电流iL(t)等于( )。

　　(A) (5e-t-7e-3t)A (B) (-5e-t+7e-3t)A

　　(C) (3e-t-e-3t)A (D) (-3e-t+e-3t)A
