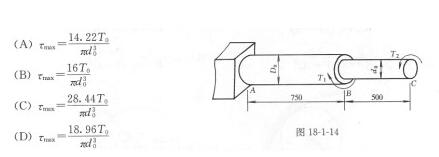

　　1.阶梯状圆轴BC段直径为d0，AB段直径为D0=1.5d0，受力如图18-1-14所示，其中T1=4T0，T2=T0，则全轴横截面上最大剪应力为( )。

　　2.图18-1-15所示等边角钢的横截面面积为A，形心为C，下列结论中，只有 ( )是正确的。

　　3.如图18-1-16所示外伸梁绝对值最大的弯矩值为( )。

　　(A) 0.125qa2 (B) 0 (C) -2qa2 (D) -qa2

　　4.图18-1-17两斜梁，尺寸、受载相同，只是可动铰支座的支承方式不同，对于内力图有结论( )。

　　(A) Q、M图相同，N图不同 (B) Q图相同，M、N图相同

　　(C) Q、M图不同，N图相同 (D) Q、M、N图均不相同。

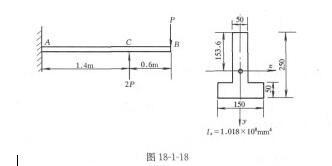

　　5.⊥形截面铸铁悬臂梁及其承载情况如图18-1-18所示。材料的许用拉应力[σt]= 40MPa，许用压应力[σc]=80MPa。该梁的容许荷载[P]为( )。

　　(A) [p]=66.3kN (B) [P]=140.8kN

　　(C) [p]=44.2kN (D) [P]=52.8kN

　　6.图18-1-19所示悬臂梁自由端B的挠度fB和转角θB为( )。

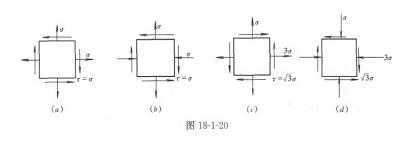

　　7.图18-1-20所示四个单元体各面上的应力，关于应力状态的分类，只有( )是正确的。

　　(A) 全为二向应力状态

　　(B) (A) 、(C) 、(D) 为单向应力状态，(B) 为二向应力状态

　　(C) (A) 、(B) 为单向应力状态，(C) 、(D) 为二向应力状态

　　(D) (A) 为单向应力状态，其余全为二向应力状态

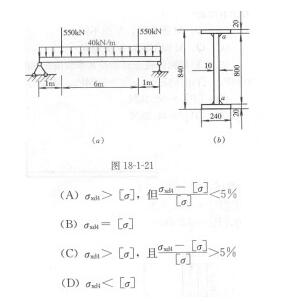

　　8.一简支焊接工字形截面梁受荷载如图18-1-21(A) 所示，它的截面尺寸见图18-1-21(B) 。已知其许用应力为[σ]= 170MPa。按第四强度理论对M、Q同时较大的截面上腹板与翼缘交界处的a点作强度校核的结果是( )。

　　9.图示18-1-22压杆在两个相互垂直平面内(xy平面和xz平面)的支承情况不同;当压杆在xy平面内失稳时，杆的两端视为铰支;在xz平面内失稳时，杆的两端视为固定端，压杆为两槽钢组成的组合截面，其截面面积A=25.5cm2，惯性矩Iy=110cm4，Iz=400cm4，l=6.5m。材料为铝合金，比例极限σp=175MPa，屈服极限σs=274MPa，弹性模量 E=70GPa，则此压杆的临界压力为( )。

　　(A) Pcr=535.6kN (B) Pcr=84.4kN

　　(C) Pcr=698.7kN (D) Pcr=65.3kN

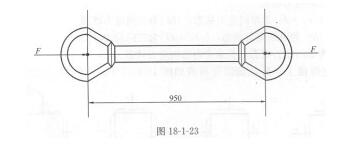

　　10.图18-1-23中所示为某型飞机起落架中承受轴向压力的斜撑杆。杆为空心圆杆，外径D=52mm，内径d=44mm，l=950mm。材料为30CrMnSiNi2Aσb=1600MPa，σp=1200MPa，E=210GPa。则斜撑杆的临界压力和临界应力分别为( )。

　　(A) 600kPa，465kPa (B) 665kPa，400kPa

　　(C) 400kPa，665kPa (D) 465kPa，600kPa
